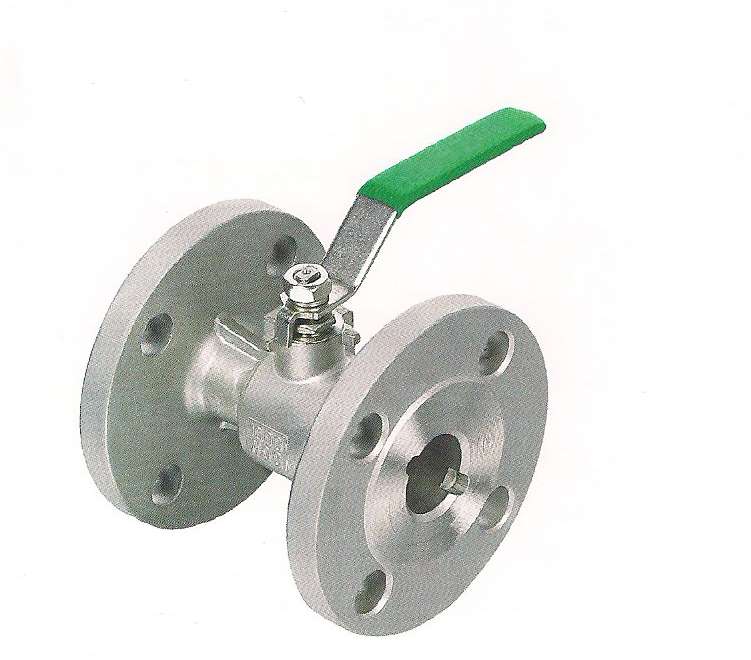

零部件及配件：	阀体	驱动方式：	手动
流动方向：	单向	适用介质：	水
材质：	不锈钢	连接方式：	螺纹式连接
通道：	二通式	结构形式：	固定球阀
类别：	固定球球阀	品牌：	丹佛斯
公称通径：	50	用途：	开关
型号：	DFS	商标：	丹佛斯
包装：	纸箱

性能规范
公称压力： PN?1.6,2.5,4.0,6.4MPa 强度试验压力 PT2.4,3.8,6.0,9.6MPa 低压气密封试验压力： 0.6MPa 适用介质： Q41F-(16-64)C 水、油品、气 Q41F-(16-64)P **类 Q41F-(16-64)R 醋酸类 适用温度： -20 ～ 180 ℃

主要零件材料?Materials?of?main?parts

零件名称?Descriptpon?Parts	Q41F-（16-64）C	Q41F-（16-64）P	Q41F-（16-64）R
阀体?Body	WCB	ZG1Cr18Ni9Ti?304CF8	ZG1Cr18Ni12Mo2Ti?CF8M
球体Ball	1Cr18Ni9Ti?304	1Cr18Ni9Ti?304	1Cr18Ni12Mo2Ti?316
阀杆Stem	1Cr18Ni9Ti?304	1Cr18Ni9Ti?304	1Cr18Ni12Mo2Ti?316
密封圈Sealring	聚四氟乙烯?Polytetrafluorethyiene（PTFE)
填料Packing	聚四氟乙烯?Polytetrafluorethyiene（PTFE)

主要外形尺寸 ?Main?outer?size

DN	B	L	D	K	d	C	F	H	A	N-do
15	12.5	92	95	65	46	14	2	65	125	4-14
20	15	105	105	75	56	14	2	75	135	4-14
25	20	110	115	85	65	15	2	87	135	4-14
32	25	125	140	100	76	16	3	90	147	4-18
40	32	135	150	110	85	18	3	95	180	4-18
50	40	155	165	125	100	18	3	110	180	4-18
65	50	170	185	145	118	21	3	120	200	4-18
80	65	200	200	160	132	24	3	130	200	8-18
100	80	230	235	190	156	24	3	150	240	8-18
