“代理丹佛斯DFS2012系列电动二通阀”参数说明
“代理丹佛斯DFS2012系列电动二通阀”详细介绍
产品介绍
| 加工定制
|
否
|
品牌
|
丹佛斯
|
型号
|
DFS2012
|
| 阀体材料
|
黄铜
|
工作温度
|
2-90度
|
公称通径
|
DN15-40（mm）
|
| 密封材料
|
四氟
|
阀门性能特点
|
三线二控
|
工作介质
|
水、热水
|
| 公称压力
|
PN16
|
连接方式
|
丝口连接
|
|
|
| 执行器性能特点
|
正反转的双向同步电动驱动，开阀或关阀的电路单独给电，开阀到位或关阀到位电动执行器内会自动断电
|

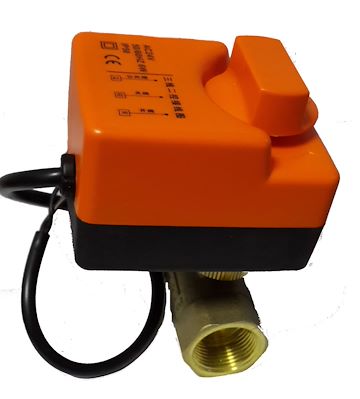

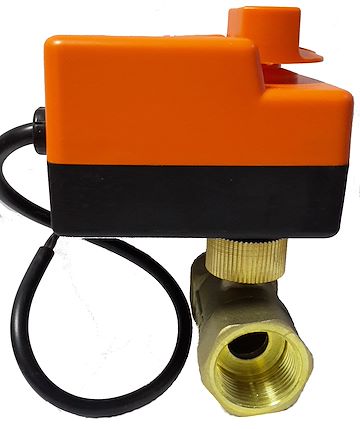

DFS2012系列电动二通阀适用于暖通空调、集中供暖、供水系统的通断控制由电动执行器和阀体两部分组成，电动执行器采用同步电机驱动，动作稳定，内置限位接触点，能使阀门全开或全关时断电。阀体为黄铜锻造，表面镀镍工艺
技术参数
| 电机类型
|
同步电动
|
引线长度
|
300mm
|
| 动作时间
|
35S
|
公称压力
|
1.6Mpa
|
| 关闭压差
|
＜0.6Mpa
|
连接方式
|
管螺纹G
|
| 介质温度
|
2-90℃
|
| 功课消耗
|
6W（仅当阀门启闭时）
|
| 适用介质
|
冷、热水或50%乙二醇溶液
|
| 电气规格
|
（50/60Hz）24VAC?110VAC?220V
|
| 控制型式
|
开关浮点控制、带无电手动启闭功能
|
电动二通阀型号
| 产品型号
|
控制方式
|
动作原理
|
| DFS2012-32
|
三线二控
|
电动执行器是正反转的双向同步电动驱动，开阀或关阀的电路单独给电，开阀到位或关阀到位电动执行器内会自动断电
|
| DFS2012-52
|
五线二控（带反馈有源信号）
|
电动执行器由正反转的双向电机驱动，开阀电路和关阀电路单独受控，开阀到位或关阀到位有信号输出反馈有源信号
|
接线说明
| 产品型号
|
控制方式
|
接线方式
|
| DFS2012-32
|
三线二控
|
蓝色线（零线）接入电源，棕色线（关阀火线）与黑色线（开阀火线）受控，黑色线与棕色线不可同时带电
|
| DFS2012-52
|
五线二按（带反馈有源信号）
|
蓝色线（零线）接入电源，棕色线（关阀火线）与黑色线（开阀火线）受控，黑色线与棕色线不可同时带电，黄色线开阀到位输出反馈（火线），白色线关阀到位输出反馈（火线）
|
阀体参数
| 产品规格
|
管子连接
|
产品尺寸（mm）
|
KV值
|
净重KG
|
| 二通
|
DFS2012-DN15
|
1/2″
|
100
|
54
|
|
11
|
0.37
|
| DFS2012-DN20
|
3/4″
|
104
|
62
|
|
20
|
0.46
|
| DFS2012-DN25
|
1″
|
107
|
65
|
|
60
|
0.58
|
| DFS2012-DN32
|
1-1/4″
|
114
|
75
|
|
80
|
0.78
|
| DFS2012-DN40
|
1-1/2″
|
120
|
95
|
|
110
|
0.85
|
| 三通
|
DFS2012-DN20
|
3/4″
|
105
|
70
|
56
|
20
|
0.57
|
| DFS2012-DN25
|
1″
|
110
|
83
|
63
|
60
|
0.74
|

|
